SD和ASP系列数据专线浪涌保护器
型号：SD和ASP系列数据专线浪涌保护器
产品特点：
编号：
点击：次
服务热线 ： 13814030339
产品介绍
|
性能 SD，ASP数据专线浪涌保护器
|
使用优点
|
|
标准接口（SD系列）
|
快速、简易安装
|
|
金属接口已进行接地连接（SD系列）
|
无须另行安装线接地
|
|
无螺丝压接端口（ASP系列）
|
快速专业安装
|
|
|
|
|
功能和应用领域
SD系列：SD系列防雷器应用在保护带有D类接口的通信设备上（如计算机、通信总线等）的保护，内部的双向二极管快速响应过电压并将过电压限制在无害的程度。
ASP系列：主要应用于双线或四线的通信系列中的防浪涌保护器，内部的快速箱位二极管，确保所连设备不受浪涌影响。
安装
Sd系列：直接将对应接口的浪涌保护器直接串联在被保护设备的接口上。
ASP系列：无须采用螺丝紧固，直接串联安装于被保护设备上，将被保护线直接压于连接孔内，保护器的接地尽可能短的将接地线直接接在被保护设备保护接地上。
|
|
德国OBO电源防雷器 SD和ASP系列规格与参数 |
|
|
|
Sd接口浪涌保护器
|
SD09-
V24/9
|
SD15-
V24/15
|
SD25-
V24/25
|
SD09-
V11/9
|
SD15-
V11/15
|
|
工作电压 UN
动作电压 UC
LPZ区
放电电流 Imax
响应时间 tA
寄生电容
|
12V
18V
2→3
Pin1-9
340A
＜10 ns
＜30 pF
（>40 M波特）
|
12V
18V
2→3
Pin1-15
340A
＜10 ns
＜30 pF
（>40 M波特）
|
12V
18V
2→3
Pin1-25
340A
＜10 ns
＜30 pF
（>40 M波特）
|
6V
7.5V
2→3
Pin1-9
750A
＜10 ns
＜30 pF
（>40 M波特）
|
6V
7.5V
2→3
Pin1-15
750A
＜10 ns
＜30 pF
（>40 M波特）
|
|
|
|
|
Sd接口浪涌保护器
|
SD25-V11/25
|
SD09-T
|
SD15E
|
SD36-C/MF
|
SD25-Paral
|
|
工作电压 UN
动作电压 UC
LPZ区
放电电流 Imax
响应时间 tA
寄生电容
|
6V
7.5V
2→3
Pin1-25
750A
＜10 ns
＜30 pF
（>40 M波特）
|
12V
18V
2→3
Pin1-9
340A
＜10 ns
＜30 pF
（>40 M波特）
|
5V/12V
7.5v/18V
2→3
Pin1-15
750A
＜10 ns
＜30 pF
（>40 M波特）
|
6V
7.5V
2→3
Pin1-36
750A
＜10 ns
＜30 pF
（>40 M波特）
|
6V
7.5V
2→3
Pin1-25
750A
＜10 ns
＜30 pF
（>40 M波特）
|
|
|
|
|
结构图
|

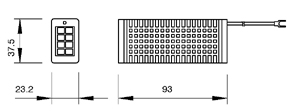

尺寸图
|
|
SD 09-V11/9
|
SD 2S接口浪涌保护器/2S
|
|
ASPASP接口 浪涌保护器/2S
|
|
